1、MISUMI ROFAF40平皮带用惰轮产品特点:
表面处理 本色阳极氧化处理
轴承精度JIS B1514 0级
轴承采用压入方式
L≤36(N8·N10·NK10)、L≤43(N12·N15·N20)、L≤45(N25·N30)时，K=L(无法兰)，K=L+4(带法兰)
带法兰型仅D尺寸25以上的规格适用；带法兰+键槽孔型仅D尺寸30以上的规格适用
选购键槽孔+螺纹孔的轴孔直径、键槽宽4.0mm(高1.8mm)的规格时，请指定NK10

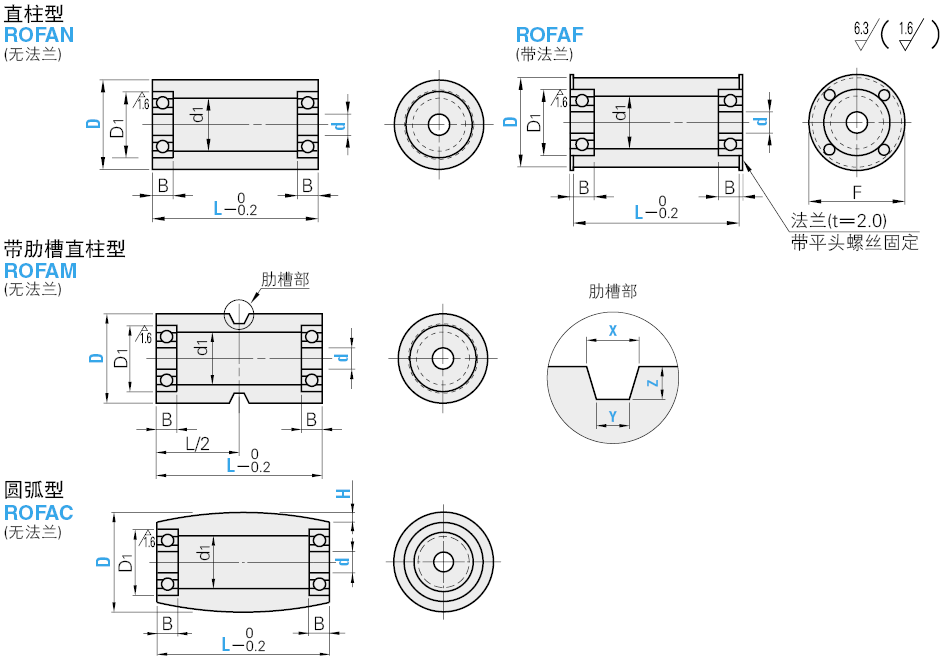

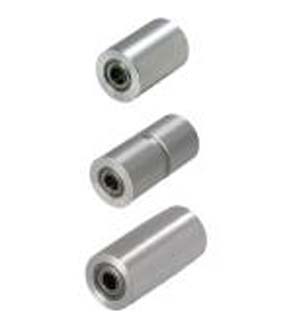

2、MISUMI ROFAF40平皮带用惰轮产品图片及参数如下:
|
型式 |
d |
指定单位1mm |
仅带肋槽直柱型 |
仅圆弧型选择 |
d1 |
轴承尺寸 |
F |
|
指定单位0.1mm |
|
Type |
D |
L |
X |
Y |
Z |
H |
No. |
D1 |
B |
|
直柱型 |
15 |
-5 |
直柱型 |
- |
- |
- |
0.3 |
7 |
B675ZZ |
8 |
2.5 |
- |
|
ROFAN |
-6 |
圆弧型 |
|
9 |
B676ZZ |
10 |
3 |
|
ROFAF |
20 |
-6 |
25~100 |
0.5 |
10 |
B686ZZ |
13 |
5 |
- |
|
|
-8 |
|
|
10 |
B678ZZ |
12 |
3.5 |
|
带肋槽直柱型 |
25 |
6 |
带肋槽直柱型 |
0.8 |
10 |
B696ZZ |
15 |
5 |
26 |
|
ROFAM |
-8 |
50~100 |
|
B688ZZ |
16 |
|
|
30 |
8 |
|
7.0~15.0 |
5.0~12.0 |
2.0~4.5 |
|
15 |
B698ZZ |
19 |
6 |
31 |
|
圆弧型 |
-10 |
|
|
B6900ZZ |
22 |
|
ROFAC |
-12 |
|
|
B6901ZZ |
24 |
|
|
35 |
10 |
|
4.0~6.0 |
|
17 |
B6900ZZ |
22 |
6 |
36 |
|
|
12 |
|
|
B6901ZZ |
24 |
|
|
-15 |
[ ! ] L≥B×2+2 |
|
B6902ZZ |
28 |
7 |
|
40 |
8 |
|
4.0~7.0 |
|
17 |
B628ZZ |
24 |
8 |
41 |
|
|
10 |
|
|
B6000ZZ |
26 |
|
|
12 |
|
|
B6901ZZ |
24 |
6 |
|
|
15 |
|
|
B6902ZZ |
28 |
7 |
|
|
-20 |
|
4.0~6.0 |
|
22 |
B6804ZZ |
32 |
7 |
|
|
50 |
10 |
|
4.0~7.0 |
|
17 |
B6200ZZ |
30 |
9 |
51 |
|
|
12 |
|
|
22 |
B6001ZZ |
28 |
8 |
|
|
15 |
|
|
17 |
B6902ZZ |
28 |
7 |
|
|
20 |
|
|
27 |
B6904ZZ |
37 |
9 |
|
|
-25 |
|
|
B6905ZZ |
42 |
|
|
60 |
12 |
|
|
22 |
B6201ZZ |
32 |
10 |
61 |
|
|
15 |
|
|
B6002ZZ |
9 |
|
|
20 |
|
|
B6904ZZ |
37 |
9 |
|
|
25 |
|
|
32 |
B6905ZZ |
42 |
|
|
30 |
|
|
B6906ZZ |
47 |
|
|
80 |
25 |
|
|
41 |
B6205ZZ |
52 |
15 |
81 |
|
|
30 |
|
|
B6006ZZ |
55 |
13 |
|
|
35 |
|
|
B6907ZZ |
10 |
